안녕하세요!
성화에프티 본사 (sunghwa FT)
공식 홈페이지입니다.
20년 이상 환경, 안전 분야에서
생산 부터 설비 시공, 유지 보수, 검교정까지
원스톱 서비스로 고객의 안전을 책임지는
가스 감지기, 누액 감지기,
환경 모니터링시스템 전문 기업입니다.
시원한 바람도 불고 선선한 기온으로 딱 좋은 날씨네요~
파란 가을하늘 보시면서 기분 좋은 월요일 되시구요
오늘은 전북 전주지역
FT-1000 Ex 수소가스, VOC가스 가스감지기를
설치한 가스감지모니터링
시스템 GDS-10000 설치 시공사례입니다.
사진 먼저 보여드릴게요.

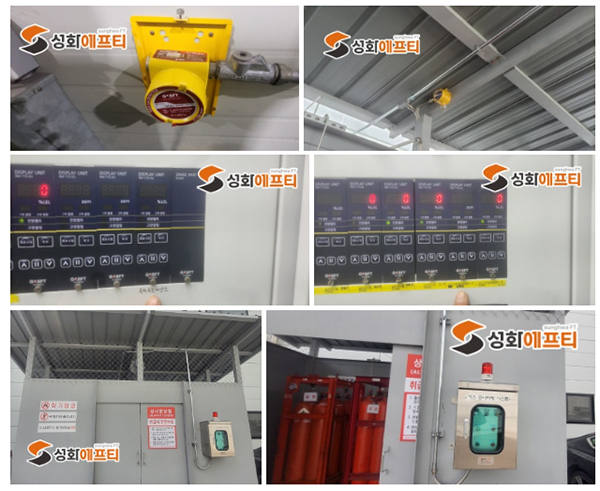

전주지역
가스감지 모니터링시스템 시공사례
수소 저장창고에 H2 가스감지기를
설치하고 고온 열처리장비에
VOC 가스감지기를 설치해서
RM-770 수신부에 연결한 사진입니다.
가스누설시 경보알람을 즉시 알려주도록
저장고 외부에도 함을 설치해드렸습니다.
수소와 VOC 농도를 한곳에서
각각의 채널카드별로 실시간으로
보여주기에 간편하고
추가신설 및 이설 등이 무척
편리한 채널형 시스템입니다.
이상, 가스테스트와 함께
가스누출감지를 위해
수신부와 연계하여
가스누출경보시스템 작동
마무리 했습니다.

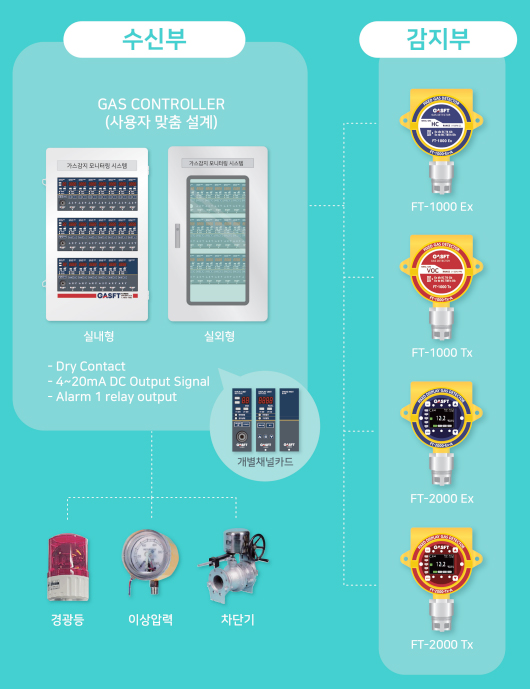

위에서 설치된 가스감지 (경보) 모니터링 시스템을
알아보기 쉽게 요약한 계통도입니다.
연구 개발한 상품을 생산해서서
시공, 설치, 유지, 보수까지
성화에프티에 문의 주시면
다음해에 진행하는 검교정까지
원스톱으로 해결하실수 있습니다.
다양한 각 산업 현장의 상황에 맞게
국내 화관법, 화평법, 산안법에 맞게
가스 및 누액 누출 맞춤 전문 설계해 드려요
관련 법령 조금 설명드릴게요~
[화학물질관리법] 에 따른 사고예방 시설 가스, 누액감지기 설치
▶관련법령
「화학물질관리법」 제24조(취급시설의 배치,설치 및 관리기준 등) 및 같은 법 시행규칙 제21조 [별표 5]
▶유해화학물질 제조·사용시설 설치 및 관리에 관한 고시 (화학물질 안전원 고시)
제2절 사고 예방 시설기준
제8조 (검지·경보설비) 유해화학물질에 따른 누출, 폭발 또는 화재를 미리 감지하기 위하여 검지·경보설비를 설치하여야한다.
다만, 다음 각 호 중 어느 하나에 해당하는 경우에는 그러하지 아니하다.
1. 폭발성 물질 또는 인화성 물질을 제조·사용하는 시설 중 「산업표준화법」 의 한국산업표준에 따른 0종 또는 1종 폭발위험장소에 해당하는 경우로서 타법에서 정하는 기준에 따라 방폭구조 전기기계·기구를 설치한 시설의 경우
2. 검지·경보설비를 설치하는것이 곤란한 경우로서 감시인(감시만을 전담하는 인력에 한한다. ) 또는, CCTV (실시간 모니터링이 가능한 경우에 한한다.) 를 운영하는 경우
▶검지·경보설비의 선정
누출 물질의 성상에 따라 다음과 같이 적용한다.
1. 가스인 경우 : 가스감지기 설치 (누출 가스의 종류별)
2. 액체인 경우 : 누액감지기, pH meter, Level guage
※ 주의사항
최근 화학물질안전원에서는 유해화학물질 취급시설이 있는 근처에 경광등의 형태로 경보설비의 설치를 요구하고 있습니다. 이유는 비상상황시 현장에서 직접 인지하고 대응할수 있도록 하는데 목적이 있습니다.
위에 설치된 가연성, 독성, ,VOC, 산소
가스 감지기 FT-1000 SERIES 사양 설명드릴게요
가연성 /독성 가스감지기 FT-1000 시리즈 특징
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* 수신부 RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
